美標螺絲的統一螺紋

來源：hdchj.com 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-12-18 17:47:17【大中小】

美標螺絲的統一螺紋源于英國的惠氏螺紋，統一螺紋的前身是美國于1864年參照惠氏螺紋制訂的一種英寸制國家螺紋，但是，該螺紋與惠氏螺紋的虎型角和螺紋三角截面的削平高度不一致，惠氏螺紋牙型角為55°，削平高度為H/6(H-螺紋牙型原始三角形高度），而美標螺紋牙形角為60°，削平高度為H/8,所以，盡管兩國的螺紋歀在螺紋直徑，螺距系列（每英寸牙數）和公差方面很接近，但在使用中無無法互換同，給使用帶來了不便，尤其是在第二次世界大戰期間，英美等同盟國的武器裝備，由于螺紋標準不同的影響，而無法互換和通用，所以二次大戰結束后，美國，英國和加拿大三國決定，在原美標螺紋標準的基礎上，著手制定一個統一的螺紋標準，并開1948年發布并實施了統一螺紋標準，螺紋的代號為UN,大家稱之為“美標統一螺紋”其中UN的U-為“UNIFIED"統一的第一個字母，N為”NATLONAL"（國家螺紋）的第一個字母，

美標螺絲螺紋量規的標準主要有：

1.ASME B1 1-2003.統一英寸制螺紋

2.ASMEB1.2-1983 統一英寸制螺紋的量規和測量。

美標螺絲的基本要求

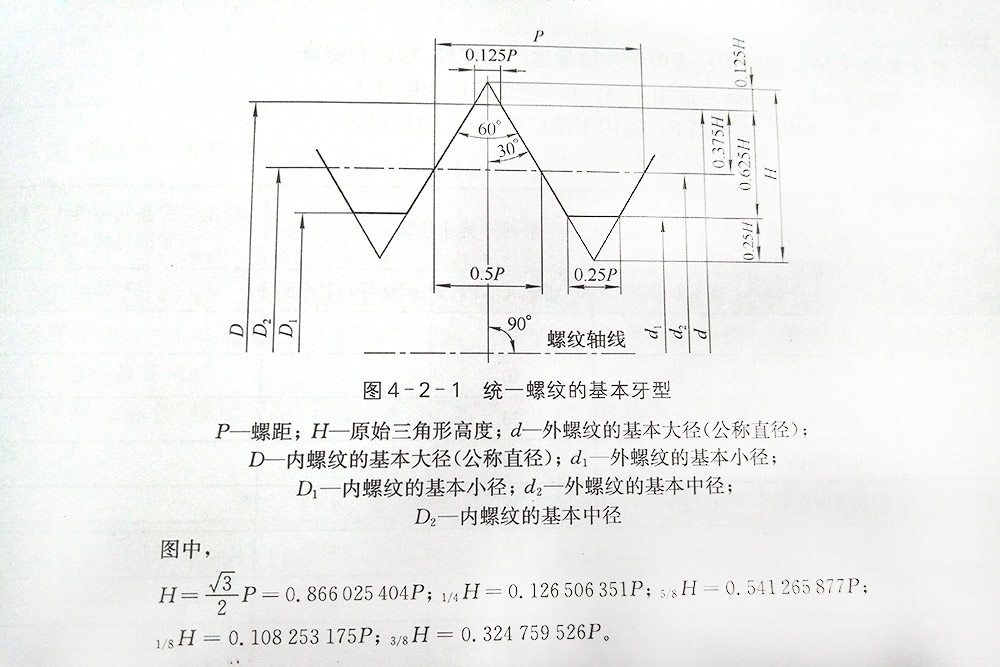

1.螺紋牙型，美標螺紋的基本牙型如下。

美標螺絲的螺紋

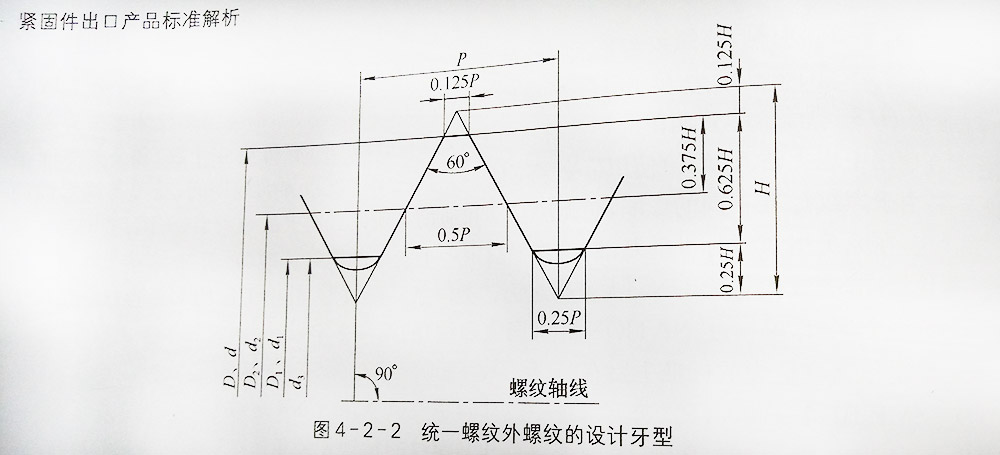

美標螺絲螺紋的設計牙型：1，外螺紋的設計牙型，外螺紋牙型一般要求牙底為圓弧形狀，如果圓弧半徑不小于0.108P，這種螺紋的代號為UNR，對于高可度外螺紋緊固件必須采用UNR螺紋，美標螺紋統一螺紋外螺紋的牙型如下圖

美標螺絲螺紋 2.內螺紋的設計牙型，美標螺紋內螺紋的設計牙型與統一螺紋基本牙型基本相同，但內螺紋對牙底圓弧半徑?jīng)]有要求。

美標螺紋的直徑與螺距系列，

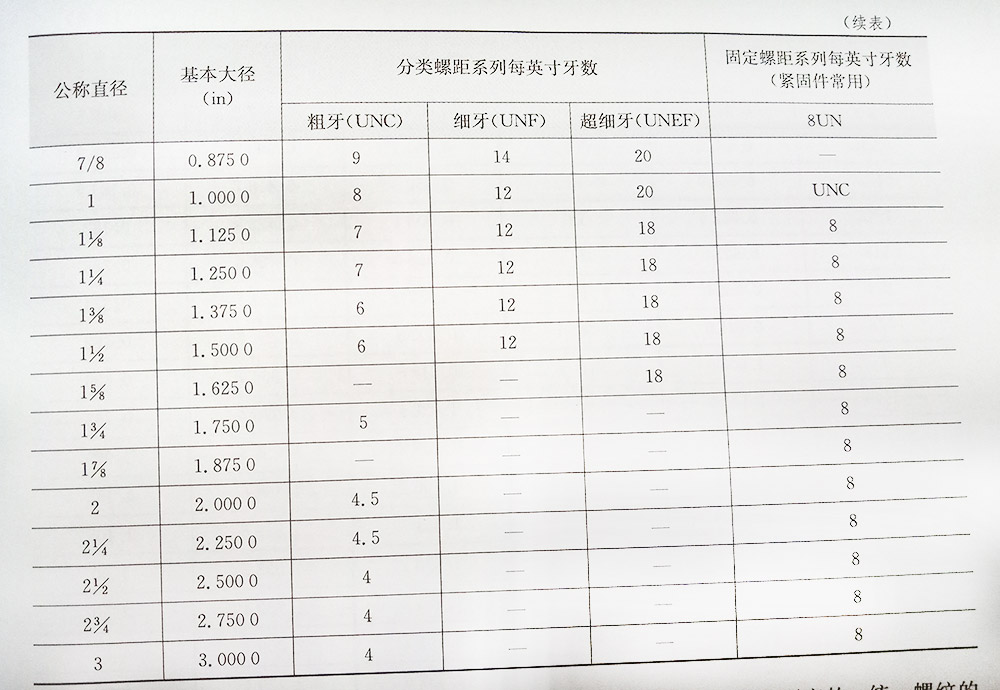

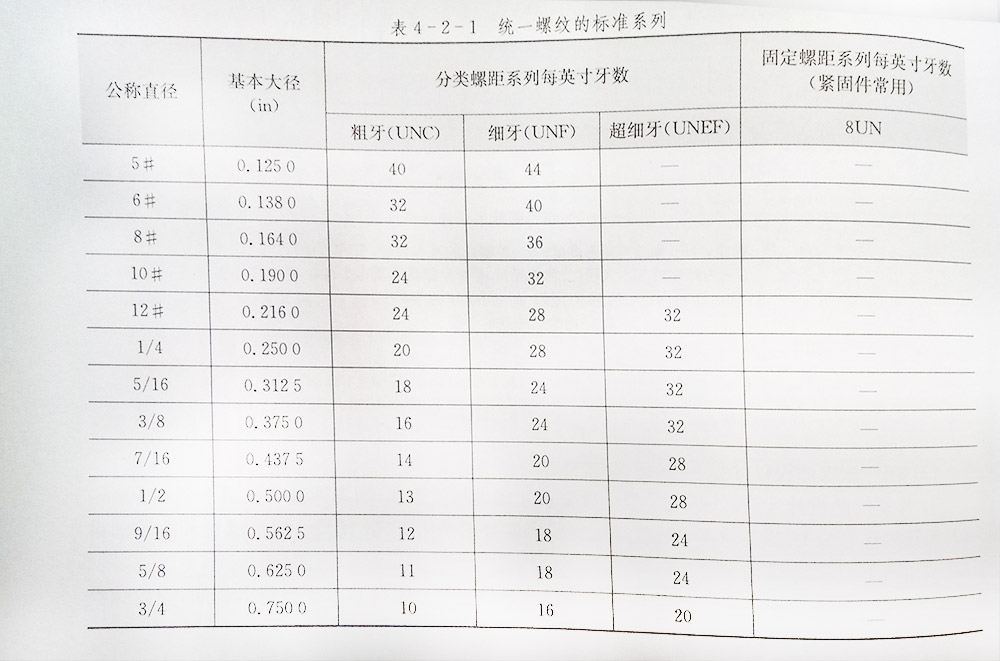

1.標準系列，美標是因為的標準系列包括了“分類螺距系列”和“固定螺距系列”兩個系列。其中分類螺距系列，又有以下三種，粗牙——unc系列，細牙——unf系列，超細牙——unef系列。例如，公稱直徑1/2in的緊固件，每英寸13牙為unc，每英寸20牙為unf，每英寸28牙為UNEF,粗牙系列適用于大批量生產的螺栓，螺釘和螺母，細牙系列，適用于高強度螺栓，螺釘和螺母。超細牙系列，適用于薄壁管螺紋，薄螺母等。

美標螺絲螺紋

固定螺距系列，顧名思義固定螺距系列的螺距，在一個系列中是固定不變的，統一螺紋的固定螺距有八種，4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN，其中緊固件常用的8UN,即每英寸8牙系列。在緊固件中，常用8UN代替1in以上大直徑螺栓，螺釘和螺母的粗牙螺紋系列。

特殊系列，美標螺紋比較常用的特殊系列是UNS或UNRS系列，對于薄壁管修的中的螺紋，當直徑在1/4~1in范圍中，推薦選用每英寸27牙的特殊系列的美標螺紋，即UNS系列螺紋。

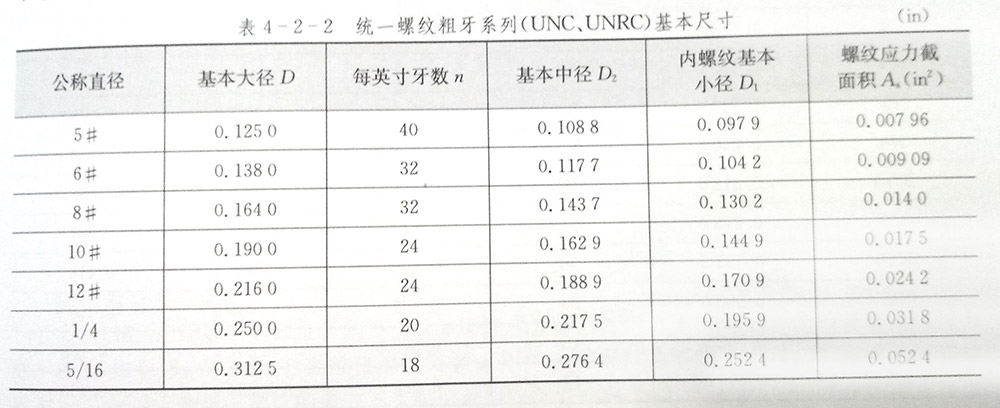

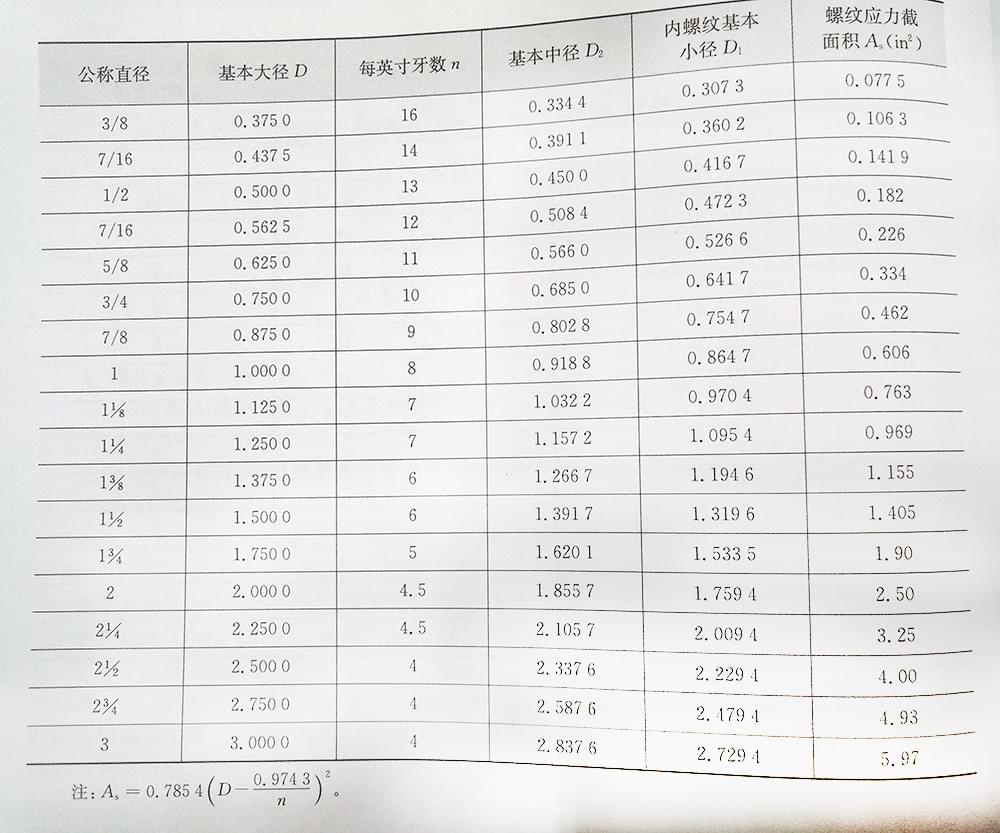

美標螺絲螺紋基本尺寸如下：

美標螺絲螺紋
