美標螺絲的統一螺紋

2017-12-18 17:47:17 hdchj.com

美標螺絲的統一螺紋源于英國的惠氏螺紋,統一螺紋的前身是美國于1864年參照惠氏螺紋制訂的一種英寸制國家螺紋,但是,該螺紋與惠氏螺紋的虎型角和螺紋三角截面的削平高度不一致,惠氏 螺紋牙型角為55°,削平高度為H/6(H-螺紋牙型原始三角形高度),而美標螺紋牙形角為60°,削平高度為H/8,所以,盡管兩國的螺紋歀在螺紋直徑,螺距系列(每英寸牙數)和公差方面很接近,但在使用中無無法互換同,給使用帶來了不便,尤其是在第二次世界大戰期間,英美等同盟國的武器裝備 ,由于螺紋標準不同的影響,而無法互換和通用,所以二次大戰結束后,美國,英國和加拿大三國決定 ,在原美標螺紋標準的基礎上,著手制定一個統一的螺紋標準,并開1948年發布并實施了統一螺紋標準,螺紋的代號為UN,大家稱之為“美標統一螺紋”其中UN的U-為“UNIFIED"統一的第一個字母,N為”NATLONAL"(國家螺紋)的第一個字母,

美標螺絲螺紋量規的標準主要有:

1.ASME B1 1-2003.統一英寸制螺紋

2.ASMEB1.2-1983 統一英寸制螺紋的量規和測量。


美標螺絲的基本要求

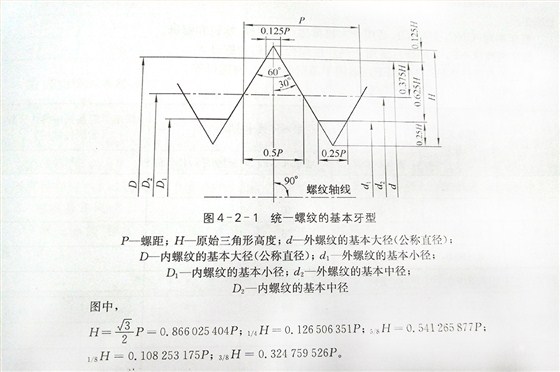

1.螺紋牙型,美標螺紋的基本牙型如下。

美標螺絲的螺紋

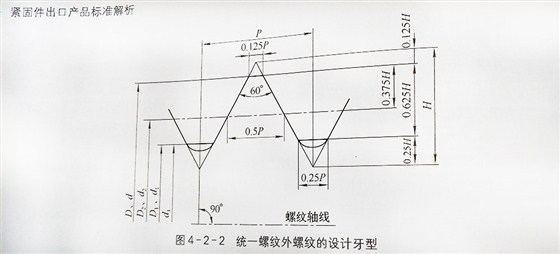

美標螺絲螺紋的設計牙型:1,外螺紋的設計牙型,外螺紋牙型一般要求牙底為圓弧形狀,如果圓弧半徑不小于0.108P,這種螺紋的代號為UNR,對于高可度外螺紋緊固件必須采用UNR螺紋,美標螺紋統一螺紋外螺紋的牙型如下圖

美標螺絲螺紋2.內螺紋的設計牙型,美標螺紋內螺紋的設計牙型與統一螺紋基本牙型基本相同,但內螺紋對牙底圓弧半徑沒有要求。

美標螺紋的直徑與螺距系列,

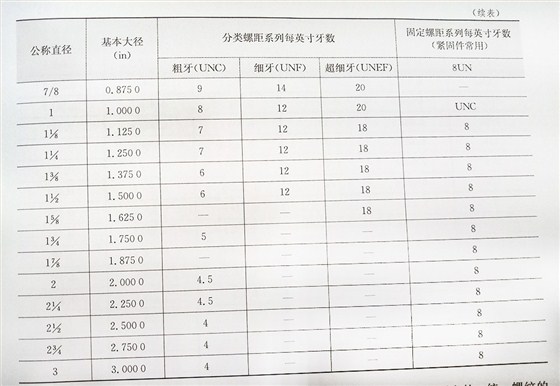

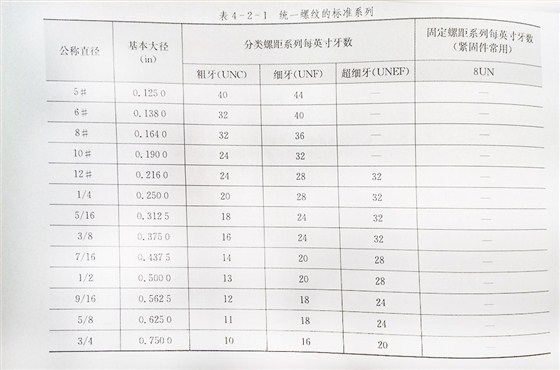

1.標準系列,美標是因為的標準系列包括了“分類螺距系列”和“固定螺距系列”兩個系列。其中分類螺距系列,又有以下三種,粗牙——unc系列,細牙——unf系列,超細牙——unef系列。例如,公稱直徑1/2in的緊固件,每英寸13牙為unc,每英寸20牙為unf,每英寸28牙為UNEF,粗牙系列適用于大批量生產的螺栓,螺釘和螺母 ,細牙系列,適用于高強度螺栓,螺釘和螺母 。超細牙系列,適用于薄壁管螺紋,薄螺母等。


美標螺絲螺紋

美標螺絲螺紋

固定螺距系列,顧名思義固定 螺距系列的螺距,在一個系列中是固定不變的,統一螺紋的固定螺距有八種,4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN,其中緊固件常用的8UN,即每英寸8牙系列。在緊固件中,常用8UN代替1in以上大直徑螺栓,螺釘和螺母 的粗牙螺紋系列。


特殊系列,美標螺紋比較常用的特殊系列是UNS或UNRS系列,對于薄壁管修的中的螺紋,當直徑在1/4~1in范圍中,推薦選用每英寸27牙的特殊系列的美標螺紋,即UNS系列螺紋。

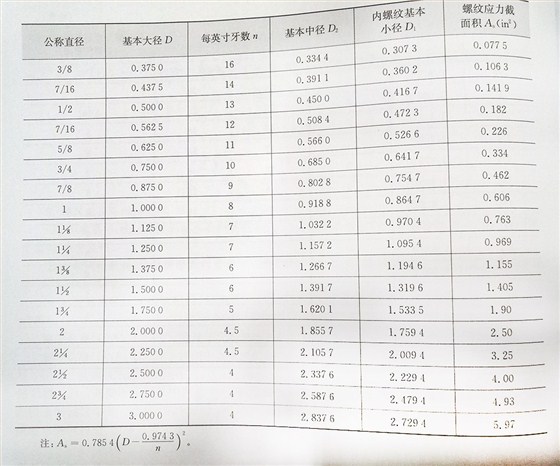

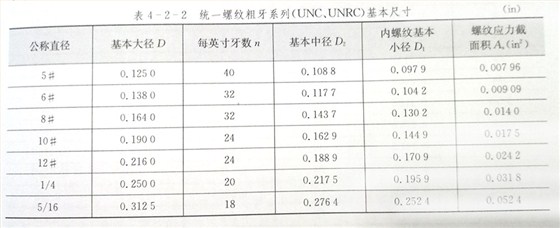

美標螺絲螺紋基本尺寸如下:

美標螺絲螺紋

美標螺絲螺紋
