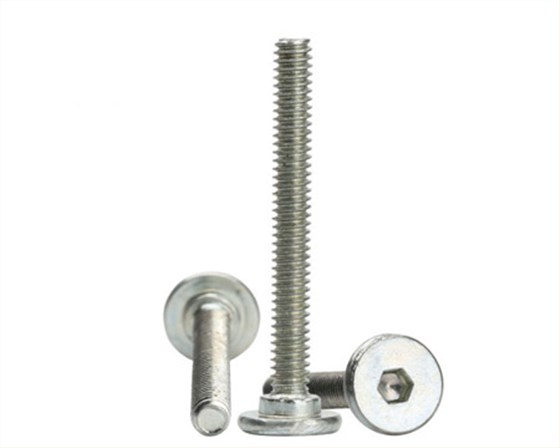

內六角臺階螺絲的涂鋅層在外螺紋的情況下，不會超出零件（基本尺寸）。涂覆后，普通螺紋按照GB/T 3934的規定：用公差帶位置為h或者H通規分別檢驗外螺紋。當用環規檢驗涂覆后的螺紋是，允許的最大扭矩為：0.001（N·m）。其中，d為螺紋公稱直徑。其他內六角臺階螺絲尺寸要求僅適用于涂覆前。
為達到規定的防腐蝕性能，若規定最小涂層厚度時，對涂鋅層厚度范圍的規定應考慮到該內六角臺階螺絲尺寸與其最小涂層厚度基本相等。因此，估計的最大涂鋅層厚度是所要求的最小涂層厚度的2倍。見表1。對規定最小厚度為4或者8的涂層，所適用的螺紋最小基本偏差，也在表1中給出。
表1 非電解鋅片涂層厚度和要求的基本偏差 μm
|
鋅片涂層厚度 |
要求的最小基本偏差 |
|
|
Min |
Max（預期值） |
|
|
4 |
8 |
32 |
|
5 |
10 |
40 |
|
6 |
12 |
48 |
|
8 |
16 |
64 |
|
9 |
18 |
72 |
|
10 |
20 |
80 |
|
12 |
24 |
96 |
注：由于緊固件支承面的鋅片涂層厚度可能造成松弛，而降低夾緊載荷，是應當考慮的重要因素。
如果對一指定的螺紋在表2中給出的基本偏差不能滿足所要求的最小涂層厚度，那么：
1.改變?cè)撀菁y的公差帶位置（如由f代替g）
2.將公差限制在給定的公差范圍內，以使制出的螺紋為：外螺紋達到其公差的下偏差值。
表2 普通螺紋非電解鋅片涂層厚度的理論上偏差值μm
|
螺距P/mm |
粗牙螺紋公稱直徑d/mm |
外螺紋 |
|||||
|
公差帶位置g |
公差帶位置f |
公差帶位置e |
|||||
|
基本偏差 |
鋅片涂層厚度max |
基本偏差 |
鋅片涂層厚度max |
基本偏差 |
鋅片涂層厚度max |
||
|
0.2 |
|
-17 |
4 |
|
|
|
|
|
0.25 |
1;1.2 |
-18 |
4 |
|
|
|
|
|
0.3 |
1.4 |
-18 |
4 |
|
|
|
|
|
0.35 |
1.5;1.8 |
-19 |
4 |
-34 |
8 |
|
|
|
0.4 |
2 |
-19 |
4 |
-34 |
8 |
|
|
|
0.45 |
2.5;2.2 |
-20 |
5 |
-35 |
8 |
|
|
|
0.5 |
3 |
-20 |
5 |
-36 |
9 |
-50 |
12 |
|
0.6 |
3.5 |
-21 |
5 |
-36 |
9 |
-53 |
13 |
|
0.7 |
4 |
-22 |
5 |
-38 |
9 |
-56 |
14 |
|
0.75 |
4.5 |
-22 |
5 |
-38 |
9 |
-56 |
14 |
|
0.8 |
5 |
-24 |
6 |
-38 |
9 |
-60 |
15 |
|
1 |
6;7 |
-26 |
6 |
-40 |
10 |
-60 |
15 |
|
1.25 |
8 |
-28 |
7 |
-42 |
10 |
-63 |
15 |
|
1.5 |
10 |
-32 |
8 |
-45 |
11 |
-67 |
16 |
|
1.75 |
12 |
-34 |
8 |
-48 |
12 |
-71 |
17 |
注：
1.鋅片涂層厚度的理論上偏差值是根據所規定的螺紋公差的上偏差值（外螺紋）計算的。
2.提供粗牙螺紋公稱直徑的數據僅為方便使用。決定特性的是螺距。
