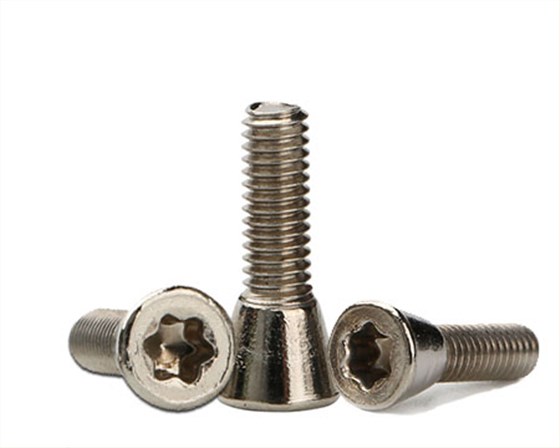

服務熱線：400-8375-866我們知道螺絲的規格有千千萬，大部分消費者大多數只知道螺絲的直徑，螺絲的長度、螺絲頭部大小，等相關數據，但卻很少人會要求螺絲頭部槽型的大小。這是因?yàn)槁萁z頭部的槽型尺寸早已有了標準，而且螺絲槽型的大小并不會做出很大的改變。這是由于螺絲的扭矩力與螺絲的承重力決定的。下面是各種規格的梅花槽螺絲槽型尺寸大?。?/span>
| 槽號 | 螺釘 規格 | 梅花槽外接圓直徑 | 梅花槽內切圓直徑 |
螺絲釘頭部直徑 |
螺絲釘頭部高度 |
梅花槽插入深度 | ||
| MAX | MIN | MAX | MIN | |||||
|
T6 |
2# | 1.75 | 1.3 | 4.24 | 3.94 | 1.35 | 1.14 | 0.56 |
| T8 | 4# | 2.39 | 1.76 | 5.56 | 5.21 | 1.73 | 1.47 | 0.75 |
| T10 | 5# | 2.82 | 2.06 | 6.22 | 5.87 | 1.91 | 1.65 | 0.89 |
| T10 | 6# | 2.82 | 2.06 | 6.86 | 6.5 | 2.08 | 1.83 | 0.89 |
| T15 | 8# | 3.35 | 2.44 | 8.18 | 7.77 | 2.44 | 2.16 | 1.02 |
| T20 | 8# | 3.94 | 2.83 | 8.18 | 7.77 | 2.44 | 2.16 | 1.15 |
| T25 | 10# | 4.53 | 3.28 | 9.47 | 9.07 | 2.79 | 2.51 | 1.27 |
| T10 |
M3 |
2.82 | 2.06 | 5.6 | 5.3 | 2.4 | 2.26 | 1.01~1.27 |
| T10 | M3.5 | 2.82 | 2.06 | 7.00 | 6.64 | 2.6 | 2.46 | 1.07~1.33 |
| T20 | M4 | 3.94 | 2.86 | 8.00 | 7.64 | 3.10 | 2.92 | 1.27~1.66 |
| T25 | M5 | 4.53 | 3.28 | 9.5 | 9.14 | 3.7 | 3.52 | 1.52~1.91 |
| T30 | M6 | 5.63 | 4.08 | 12.0 | 11.57 | 4.6 | 4.3 | 2.02~2.42 |
