1. 什么稱為公差?

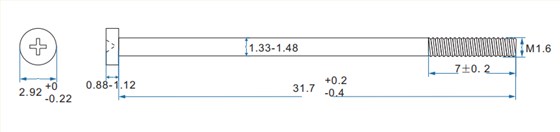

答:公差是指允許零件尺寸和幾何參數的變動量差。不銹鋼螺釘生產廠家世世通以下面這個圖紙為例,帶你解讀螺絲緊固件圖紙。例如長度31.7mm, 那它的長度公差則是+0.2,-0.4,即長度在31.3-31.9mm之間,那它則是符合客戶要求的。又如,螺紋長度是7mm, 依據圖紙,它的公差即為±0.2.
2. 什么稱為基本尺寸?
答:基本尺寸指的是設計者給定的尺寸。例如不銹鋼螺釘生產廠家世世通提供的圖紙中,螺絲尺寸可以表示為M1.6x31.7, 頭部直徑2.92, M1.6和31.7和2.92都是基本尺寸。
3. 什么稱為實際尺寸?

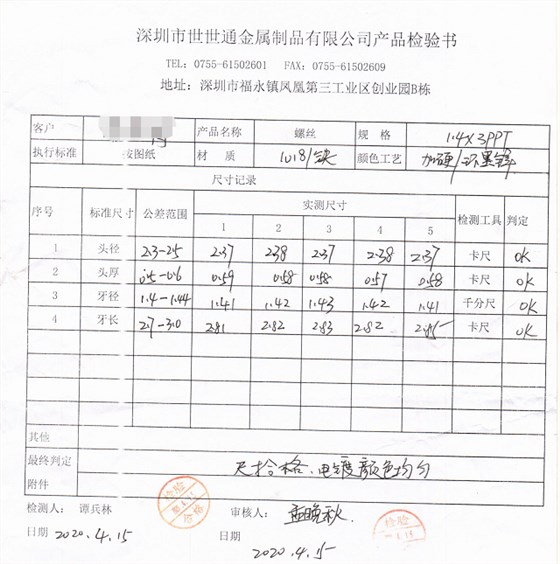

答:實際尺寸是通過實際測量后獲得的尺寸。我們還是舉例說明,我們來看一下不銹鋼螺釘生產廠家的產品檢驗書。檢驗規格書里的實測尺寸就是我們這里說的實際尺寸,實際尺寸在公差范圍內,則產品合格,通常我們會使用千分尺和卡尺測量。
